EMC-testausta yli 20 vuoden kokemuksella

#yrityksille

Uusi verokannustin tutkimus- ja tuotekehitystyössä !!

Verotuksessasi voit tehdä ylimääräisen lisävähennyksen, joka perustuu alihankintalaskuihin ja sen määrä on 50 % vähennyksen perusteena olevista laskuista. Esimerkkinä, jos Savonian tutkimus- ja kehittämistoiminnan palveluja on ostettu 20 000 eurolla uuden tuotteen kehitysprojektiin vuoden 2021 aikana, lisävähennyksen määrä on 10 000 euroa. Lisävähennyksen määrä voi olla enintään 500 000 euroa yhtenä verovuotena eli tällöin alihankintalaskujen eriä tulisi olla 1 000 000 euroa. Lisävähennystä voi käyttää ajalla 1.1.2021 – 31.12.2025 eli viiden verovuoden aikana.

Kysy lisää alla olevan palvelupyyntö-linkin kautta.

Pitkä kokemus
alalta

EMC-laboratorio on ollut toiminnassa jo yli 20 vuotta ja se on perustettu vuonna 2000. Pitkän kokemuksen ja lukuisten asiakastestien myötä olemme kehittäneet toimintaamme jatkuvasti. Laboratorio on osa sähkö- ja tietotekniikka-alan tuotekehitys- ja testauspalveluiden kokonaisuutta.

Asiakaslähtöistä
palvelua

Toimintamme keskittyy pääasiassa asiakasyrityksille tehtäviin EMC-mittauksiin ja tarjoammekin joustavaa ja asiakaslähtöistä palvelua asiakkaillemme.

Akkreditoitua testausta
asiakkaan tarpeisiin

EMC-laboratorio on FINAS-akkreditointipalvelun akkreditoima testauslaboratorio T301, akkreditointivaatimus SFS-EN ISO/IEC 17025 -linkki.

Monipuoliset mahdollisuudet

Palvelemme laitevalmistajia, tuotekehitysyrityksiä sekä maahantuojia, jotka haluavat varmistaa tuotteensa EMC-vaatimustenmukaisuuden. Toimimme yritysten tukena aina tuotteen vaatimusmäärittelystä hyväksyntään saakka.


Akkreditoitua testausta

EMC-laboratorio on osa Savonian sähkö- ja tietotekniikka-alan tuotekehitys- ja testauspalveluyksiköiden kokonaisuutta ja se on perustettu vuonna 2000. EMC-laboratorio on FINAS-akkreditointipalvelun akkreditoima testauslaboratorio T301, akkreditointivaatimus SFS-EN ISO/IEC 17025 -linkki. Finas akkredointi käsittää seuraavat menetelmät:

  • EN 55011 / CISPR 11
  • EN 55022 / CISPR 22
  • EN 55016-2-1 / CISPR 16-2-1
  • EN 55016-2-3 / CISPR 16-2-3
  • EN 55032 / CISPR 32

Takanamme on vuosien kokemus EMC-testauksesta. Toimintamme keskittyy pääasiassa asiakasyrityksille tehtäviin EMC-mittauksiin ja tarjoammekin joustavaa ja asiakaslähtöistä palvelua asiakkaillemme. Lisäksi olemme pienemmässä määrin mukana alaa sivuavissa tutkimushankkeissa.

EMC-laboratorion testauspuitteet soveltuvat erinomaisesti teollisuusvaatimuksiin. Muita laboratoriossamme yleisesti testattavia tuoteryhmiä ovat kotitalous-, ajoneuvo- ja mittalaitteet sekä lääkinnälliset laitteet. Testauspaikkana säteilevien häiriöiden päästömittauksissa käytetään suojattua puolivaimennettua huonetta, ns. kolmen metrin mittapaikkaa, jonka pituus on 9 m, leveys 6 m ja korkeus 5,9 m. Huoneen lattian kantavuus on 1500 kg. Johtuvien häiriöiden testauksia varten laboratoriossa on suojattu huone. Lisäksi meiltä on saatavissa olosuhdetestausta sekä materiaaliteknisiä tutkimus- ja kuvantamispalveluita.

EMC FINAS T301 (EN ISO/IEC 17025)
EMC FINAS T301 (EN ISO/IEC 17025)

Palvelumme

EMC-testauspalvelu

  • Full Compliance, testaus hyväksyntää varten (EMC-direktiivi / CE-merkintä)
  • Pre Compliance, esim. tuotekehitysprojektin vaatimustenmukaisuuden varmistaminen ennen kolmannen osapuolen toimesta tehtävää hyväksyntätestausta
  • R&D-testaus, suunnitteluratkaisujen toimivuuden testaaminen, ongelman ratkaisu, kulujen pienentäminen

EMC-asiantuntijapalvelut

  • Vaatimusmäärittelyt asiakkaan tuotteelle
  • Testaussuunnitelmat
  • Asiantuntijalausunnot
  • Startup-yrityksen ohjaus hyväksyntäasioissa
  • T&K-projektin tuki, EMC-neuvonta
  • Tuotekehitysvaiheen katselmointi
  • Muuttuneiden vaatimusten päivittäminen
  • Markkina-alueen laajennuksen tuomat lisävaatimukset

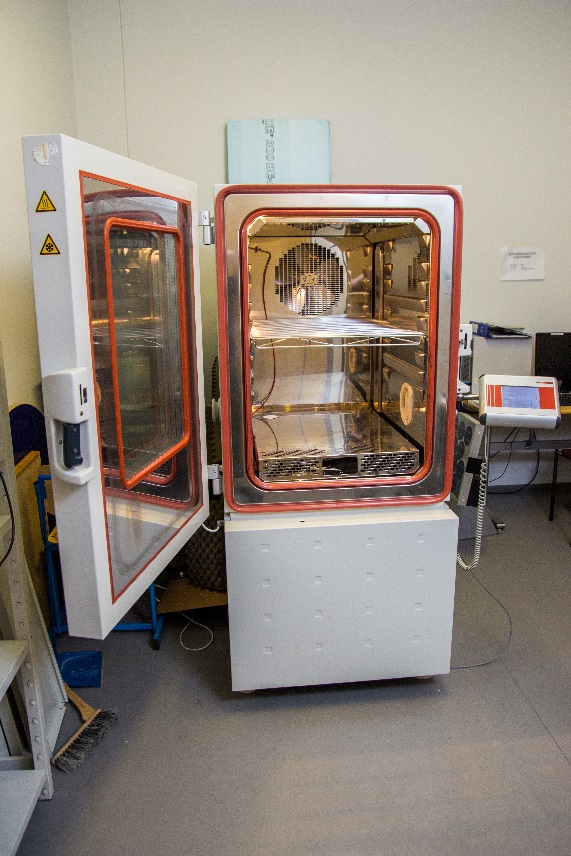

Olosuhdetestaus

  • Lämpötilarasitukset
  • Kosteusrasitukset

Materiaalitekniset tutkimukset ja kuvantamispalvelut

  • Atomivoimamikroskopia XEI-100, pinnankarheudet nanometritasolla

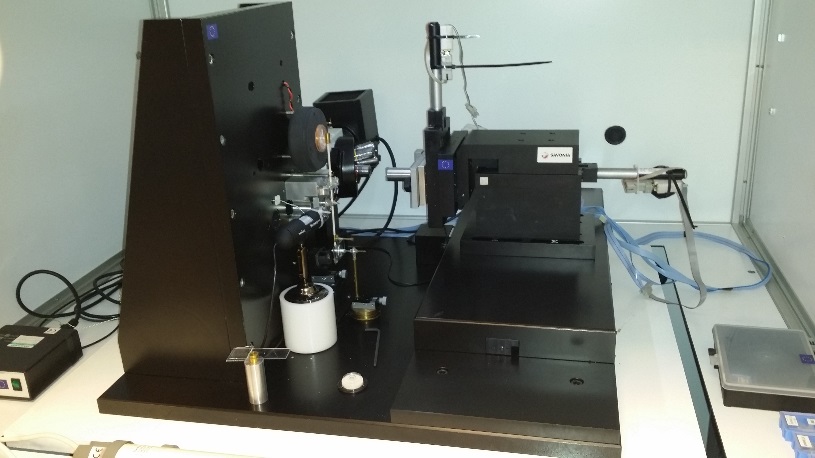

  • Nanoindentaatio, Micro Materials Nano Test MM-NT600, nanometritason aineenkoestus
  • E-beam ohutkalvopinnoitus
  • Elektronimikroskopia Jeol jsm840A
  • UV-valo litografia

Käytössämme on myös seuraavat Itä-Suomen yliopiston laitteet:

  • Carl Zeiss SigmaHD VP elektronimikroskooppi, jossa alkuaineanalysaattori
  • Skyscan 1172 microCT jolla mikrometritason 3D-röntgenkuvaus

Sähkö-ja magneettikenttien mittauspalvelu

  • Saavumme tilauksesta suorittamaan mittaukset kohteelle, jossa halutaan varmistaa työ- ja toimiympäristön turvallisuus sähkö- ja magneettikenttien osalta. (Esimerkiksi tehdasalueet ja tekniset tilat, sähkökeskukset, voimalinjojen läheisyys jne.)
  •  Liikuteltavan laitteiston aiheuttamia sähkö- ja magneettikenttiä voidaan mitata laboratoriomme häiriöttömässä testauskammiossa. Tällä saavutetaan reilusti pienempi mittausepävarmuus toteutettuihin mittauksiin; vertaa monihäiriöiset työ- / tekniset tilat.
  • Tuloksia verrataan esimerkiksi EU-direktiivin 2013/35/EU (työntekijöiden altistuminen E- ja H-kentille) raja-arvoihin, standardiin EN 50527-2-1 (sähkömagneettiset kentät ja henkilöstö, jolla käytössä sydämentahdistin) sekä ICNIRP:2010 antamiin kansainvälisiin suositusarvoihin väestön ja henkilöstön altistumiselle sähkö- ja magneettikentille.Käytössämme on Narda Safety Test Solutionsin mittalaitteistoa altistumisen mittauksiin.
    Laitteistolla voidaan mitata:
  • Magneettikenttiä taajuusalueelta 1 Hz – 400 kHz, 0.3 nT – 10 mT
  • Sähkökenttiä taajuusalueelta 1 Hz – 400 kHz, 5 mV/m – 100 kV/m sekä taajuusalueelta 100 kHz – 6 GHz, 0.38 V/m – 650 V/m (CW) tai 0.38 V/m – 22 V/m (True RMS)
EMC sähkö- ja magneettikenttien mittauspalvelu
EMC sähkö- ja magneettikenttien mittauspalvelu

Tilat

Kuopion Technopoliksella toimiva EMC-testauslaboratorio palvelee kotimaisia ja kansainvälisiä laite­valmis­tajia, tuotekehitysyrityksiä sekä maahantuojia, jotka haluavat varmistaa tuotteensa EMC-vaatimusten­mukaisuuden. Toimimme myös yritysten tukena asiantuntijatahona aina tuotteen vaatimusmäärittelystä hyväksyntään saakka.

Laboratoriomme noudattaa kansainvälistä testaus- ja kalibrointilaboratorioiden pätevyysvaatimus­standardia SFS – EN ISO/IEC 17025:2005.


Testausmenetelmät

Testausmenetelmät

Säteilevä emissio

EN 55011 / CISPR 11; ISM-laitteet
• 150 MHz – 6000 MHz

EN 55011 / CISPR 11 /EN 60945:2002 (loop antenni); Marine navigointi ja radiokommunikaatiolaitteet
• 150 kHz – 30 MHz

EN 55012 / CISPR 12; Pienet ajoneuvot, noin 3m x 1,5m
• 30 MHz – 1000 MHz

EN 55022 / CISPR 22; Informaatioteknologian laitteet
• 30 MHz – 6000 MHz

EN 55025 / CISPR 25; Ajoneuvolaitteet
• 30 MHz – 1000 MHz

EN 55032 / CISPR 32; Multimedialaitteet
• 30 MHz – 6000 MHz

EN 55016-2-3 / CISPR 16-2-3; Säteilevä emissio

MIL-STD-461 / RE102
• alempi taajuusalue 2 MHz – 30 MHz
• ylempi taajuusalue 30 MHz – 6 GHz

Säteilevän kentän sieto

EN 61000-4-3 / IEC 61000-4-3
• 80 MHz – 1000 MHz, 20 V/m (AM) 36V/m (CW)
• 1.0 GHz – 2.7 GHz, 15 V/m (AM), 28 V/m (CW)
• 2.7 GHz – 6.0 GHz, 5 V/m (AM), 9 V/m (CW)

Säteilevän kentän sieto (ajoneuvoympäristö)

ISO 11451-2; Pienet ajoneuvot ( pituus noin 3m ja leveys noin 1,5m )
ISO 11452-2; ajoneuvolaitteet ja -komponentit
• 20 MHz – 2.0 GHz, 30 V/m

ISO 11452-5
• 20 MHz – 220 MHz , 200 V/m
*Kysy myös suurempia tasoja tuotekehitystä varten

palvelut02



Johtuva emissio

EN 55011 / CISPR 11; ISM-laitteet
• 150 kHz – 30 MHz (EUT max = 200A)

EN 55022 / CISPR 22; Informaatioteknologian laitteet
• 150 kHz – 30 MHz
EN 55016-2-1 / CISPR 16-2-1: Johtuva emissio

Harmoniset yliaallot, emissio

EN 61000-3-2 / IEC 61000-3-2
• 0 Vrms – 270 Vrms, 5 kVa (max)

Jännitehuojunta ja välkyntä, emissio

EN 61000-3-3 / IEC 61000-3-3
• 0 Vrms – 270 Vrms, 5 kVA (max)

Staattisen sähkön purkaus (ESD)

EN 61000-4-2 / IEC 61000-4-2
• Ilma ja kontakti: ± 0.2 kV – ± 30 kV

Staattisen sähkön purkaus (ESD, ajoneuvoympäristö)

ISO 10605
• Ilma ja kontakti: ± 0.2 kV – ± 30 kV

Nopeat transientit/purskeet (EFT)

EN 61000-4-4 / IEC 61000-4-4
• ± 0.5 kV – ± 7.0 kV, myös 3-vaihe, 32A saakka

Syöksyaallon sieto (SURGE)

EN 61000-4-5 / IEC 61000-4-5
• ± 0.2 kV – ± 8.0 kV, myös 3-vaihe

Johtuvan radiotaajuisen häiriön sieto

EN 61000-4-6 / IEC 61000-4-6
• 150 kHz – 250 MHz, 1 V – 30 V, myös 3-vaihe 32A saakka

Verkkotaajuisen magneettikentän sieto

EN 61000-4-8 / IEC 61000-4-8
• 1 A/m – 100 A/m (jatkuva)
• 300 A/m – 1000 A/m (1 – 3 s)

Pulssimaisen magneettikentän sieto

EN 61000-4-9 / IEC 61000-4-9
• 100 A/m – 1000 A/m

Jännitteen vaihtelut ja vajoamat sekä lyhyet katkokset

EN 61000-4-11 / IEC 61000-4-11
• 0 Vrms – 270 Vrms, 5 kVa (max)

Ajoneuvoympäristön transienttitestaus

ISO 7637-2, ISO 7637-3 ja ISO 16750-2

Tuoteperhestandardit

Alla esimerkiksi lueteltuna yleisimpiä käyttämiämme tuote- ja tuoteperhestandardeja. Jos tarvitsemaasi tuote- tai tuoteperhestandardia ei löydy sivuiltamme listattuna, kysy rohkeasti asiaa meiltä, niin selvitämme kysymystäsi eteenpäin.

KOTITALOUS JA TOIMISTO:

– CISPR 14-1 / EN 55014-1
• Electromagnetic compatibility – Requirements for household appliances, electric tools and similar apparatus – Part 1: Emission.
– CISPR 14-2 / EN 55014-2
• Electromagnetic compatibility – Requirements for household appliances, electric tools and similar apparatus – Part 2: Immunity – Product family standard.
– CISPR 32 / EN 55032
• Electromagnetic compatibility of multimedia equipment – Emission requirements.
– CISPR 35 / EN 55035
• Electromagnetic compatibility of multimedia equipment – Immunity requirements.
– EN / IEC 61000-6-3
• Electromagnetic compatibility (EMC) – Part 6-3: Generic standards – Emission standard for residential, commercial and light-industrial environments.
– EN / IEC 61000-6-1
• Electromagnetic compatibility (EMC) – Part 6-1: Generic standards – Immunity standard for residential, commercial and light-industrial environments.

TEOLLISUUS:

– CISPR 11 / EN 55011
• Industrial, scientific and medical equipment – Radio-frequency disturbance characteristics – Limits and methods of measurement.
– EN / IEC 61000-6-4
• Electromagnetic compatibility (EMC) – Part 6-4: Generic standards – Emission standard for industrial environments.
– EN / IEC 61000-6-2
• Electromagnetic compatibility (EMC) – Part 6-2: Generic standards – Immunity standard for industrial environments.
– EN / IEC 61800-3
• Adjustable speed electrical power drive systems – Part 3: EMC requirements and specific test methods.
– EN / IEC 61000-6-7
• Electromagnetic compatibility (EMC) – Part 6-7: Generic standards – Immunity requirements for equipment intended to perform functions in a safety-related system (functional safety) in industrial locations.

LÄÄKINNÄLLISET LAITTEET:

– EN 60601-1-2
• Medical electrical equipment – Part 1-2: General requirements for basic safety and essential performance – Collateral Standard: Electromagnetic disturbances – Requirements and tests.

AJONEUVOT JA KONEET:

– CISPR 12 / EN 55012
• Vehicles, boats and internal combustion engines – Radio disturbance characteristics – Limits and methods of measurement for the protection of off-board receivers.
– CISPR 25 / EN 55025
• Vehicles, boats and internal combustion engines – Radio disturbance characteristics – Limits and methods of measurement for the protection of on-board receivers.
– UNITED NATIONS REGULATIONS
• UN Regulation No. 10 Revision 6.
– EU
• Ajoneuvodirektiivi.
– SFS-EN ISO 13766-1
• Earth-moving and building construction machinery. Electromagnetic compatibility (EMC) of machines with internal electrical power supply. Part 1: General EMC requirements under typical electromagnetic environmental conditions (ISO 13766-1:2018).
– SFS-EN ISO 13766-2
• Earth-moving and building construction machinery. Electromagnetic compatibility (EMC) of machines with internal electrical power supply. Part 2: Additional EMC requirements for functional safety (ISO 13766-2:2018).
– SFS-EN 15194
• Cycles. Electrically power assisted cycles. EPAC Bicycles.
– SFS-EN 50498
• Electromagnetic compatibility (EMC) – Product family standard for aftermarket electronic equipment in vehicles.
– SFS-EN 14982
• Agricultural and forestry machinery. Electromagnetic compatibility. Test methods and acceptance criteria.
– SFS-EN 12895
• Industrial trucks. Electromagnetic compatibility.

MITTALAITTEET:

– EN 61326
• Electrical equipment for measurement, control and laboratory use – EMC requirements.

MIL-VAATIMUKSET:

– MIL-STD-461
o DEPARTMENT OF DEFENSE INTERFACE STANDARD / REQUIREMENTS FOR THE CONTROL OF
ELECTROMAGNETIC INTERFERENCE CHARACTERISTICS OF SUBSYSTEMS AND EQUIPMENT.

MERENKULKU:

– IEC 60533
• Electrical and electronic installations in ships – Electromagnetic compatibility (EMC) – Ships with a metallic hull.
– EN 60945
• Maritime navigation and radiocommunication equipment and systems – General requirements – Methods of testing and required test results.
– DNVGL-CG-0339
• Environmental test specification for electrical, electronic and programmable equipment and systems.
– DNVGL-CP-0395
• Semiconductor converters

VALAISIMET:

– CISPR 15 / EN 55015
• Limits and methods of measurement of radio disturbance characteristics of electrical lighting and similar equipment.
– IEC 61547
• Equipment for general lighting purposes – EMC immunity requirements

RADIOLAITTEET:

– ETSI EN 301 489-1
• ElectroMagnetic Compatibility (EMC) standard for radio equipment and services.

RAUTATIESOVELLUKSET:

– EN 50121-1
• Railway applications – Electromagnetic compatibility – Part 1: General.

KATKEAMATTOMAN VIRRANSYÖTÖN LAITTEET (UPS):

– EN 62040-serie
• Uninterruptible power systems (UPS).

EUT-Ulottuvuudet

EUT:N Testaus

Pöytälaitteet

Lattialaiteet (huom, riippuu myös standardista):
Pituus: noin 2 m
Leveys: noin 2 m
Korkeus: noin 2 m (suuremmat voi viedä vaakatasossa ja nostaa pystyyn)
Paino: 1500 kg

Ajoneuvot

Pituus: noin 3 m
Leveys: noin 1,5 m
Korkeus: noin 2 m
Paino: 1500 kg

Sähkön syötöt

AC: 3-vaiheiseen 63 A saakka
DC:60 A filtteröitynä, läpivientiputkien kautta kaapeloituna enemmänkin

Muut liitynnät

Pakokaasunpoisto: 100 mm:n putkella ja imurilla
Paineilma: verkosto kammiossa esim. tehokasta EUT:n jäähdytystä varten, tarkoitukseen löytyy ”ilma-vahvistin”.
Nestejäähdytys: läpivientiputkien kautta mahdollisuus järjestää nestejäähdytys
EUT:lle (käyttövesiverkosto tai suljettu jäähdytin/lämmitin –kierto)

Muuta
Johtuvan emission mittaukset 3-vaiheiseen 200 A saakka, esim. kenttätestauksena.
